回转式探针
"Supi剪"是转弯式probe的商品总称。探针在触摸被印刷电路板时,同时转弯破坏flux及氧化被覆,以确实做导通。
"Supi剪"的3大特色:
1. 低针压--用1/3弹簧压,有同等的破坏力。
2. 长寿命--无冲洗的情况下,连续测试的回数提高3倍
3. 高可靠性--因为润滑油中包含特殊成分,不须放入盒保存。同时,长时间未用后也能顺畅运动。
| |
■质量 | | | 编号 | SAS3330C1 | probe件数 | 10个 | 试验一击 | 4mm | 测试电流 | 10mA | 跑速度 | 300rpm | 总数回数 | 100万次 |
|
|
| | ■方法 | | ■材质・表面处理 | 容许电流 | 3A | 接触电阻 | 50mΩ以下 | 转弯角度 | 90〓(2/3一击的时候) | 尖端形状 三角锥(30〓) | |
| | plunger | SHK又SK | Ni+Au镀金 | 弹簧 | SWP | Ni+Au镀金 | pareru | C7150 | 地表面桶最后加工 | | | |
|

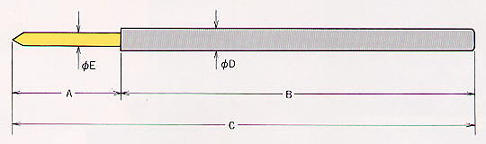

| | | | | | ■尺寸表 | (单位:mm) | 螺距 | 编号 | A | B | C | D | E | 弹簧压 | 一击 | 初期负荷 | 2/3一击 | 2.54 | SAS3330C1 | 7.9 | 25.4 | 33.3 | 1.37 | 1.02 | 30gf | 70gf | 6.5 | 1.91 | SBS3302C1 | 7.62 | 25.4 | 33.02 | 1.02 | 0.71 | 20gf | 70gf | 6.35 | 1.27 | SCH2770C1 | 4.5 | 23.2 | 27.7 | 0.72 | 0.52 | 20gf | 50gf | 4.5 | 1.27 | SCH2500C1 | 5.5 | 19.5 | 25.0 | 0.72 | 0.52 | 20gf | 50gf | 5.0 |
|
| |
| |
